新年伊始，斯派德根据多年的行业经验，特简单总结了城镇地下管线探测解决方案，现分享给大家：

众所周知，城市地下管线探测的目的，就是查清地下管线现状和建档并为建立科学、完整、准确的地下管线信息管理系统，为城市规划、建设与管理提供可靠的基础资料。

城市地下管线探测的任务是：查明地下管线的平面位置、高度、埋深、走向、管径、压力、材质、规格性质、敷设年代、产权单位并绘制成地下管线平面图、断面图。

工程主要涉及地下管线探测、地下管线点测量、管线图编绘、建立地下管线数据库以及支持应用等环节。

根据探查流程提供的管线属性信息和测量流程提供的管线空间信息，用《普查之星2010》地下管线智能成图系统，生成带属性专业管线图，建立地下管线数据库。

日常工作中，可以利用《普查之星2010》对本工程完成的管线管道信息进行查询、维护、统计、分析等，满足应用。

具体的工作流程主要包括施工前的准备，地下管线探查，地下管线测量，地下管线数据处理与成图，日常应用等。

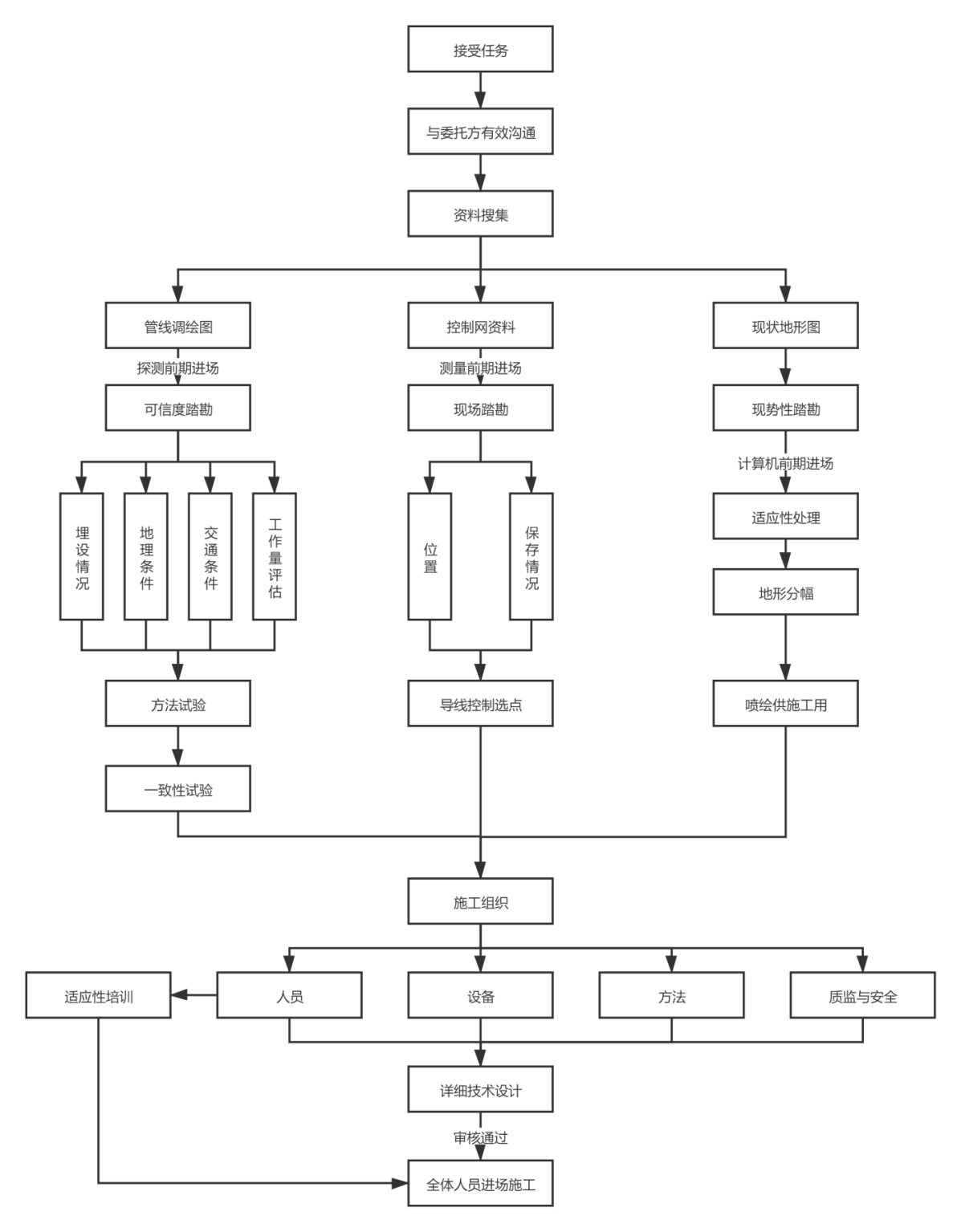

施工前的准备

施工前，与委托方进行有效沟通，弄清楚委托方的真实需求，并根据其具体要求制定详细的技术设计书，设计地下管线探查记录表（不漏记，不冗余），进行工作前的技术适应性训练，可以有效地提高工作效率，保证工作质量，避免因误读而造成的后期返工，确保工作成果的良好运行。

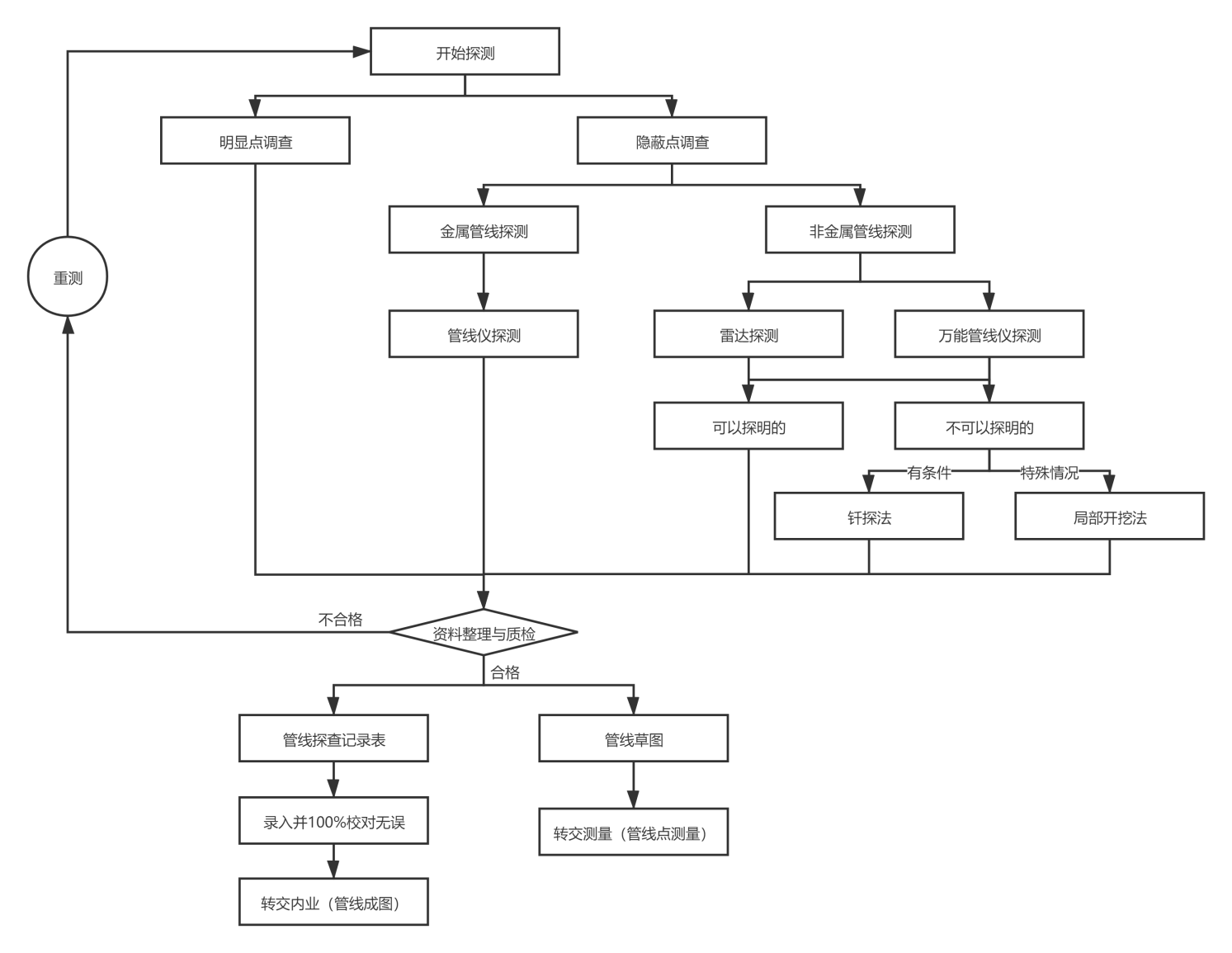

地下管线探查流程

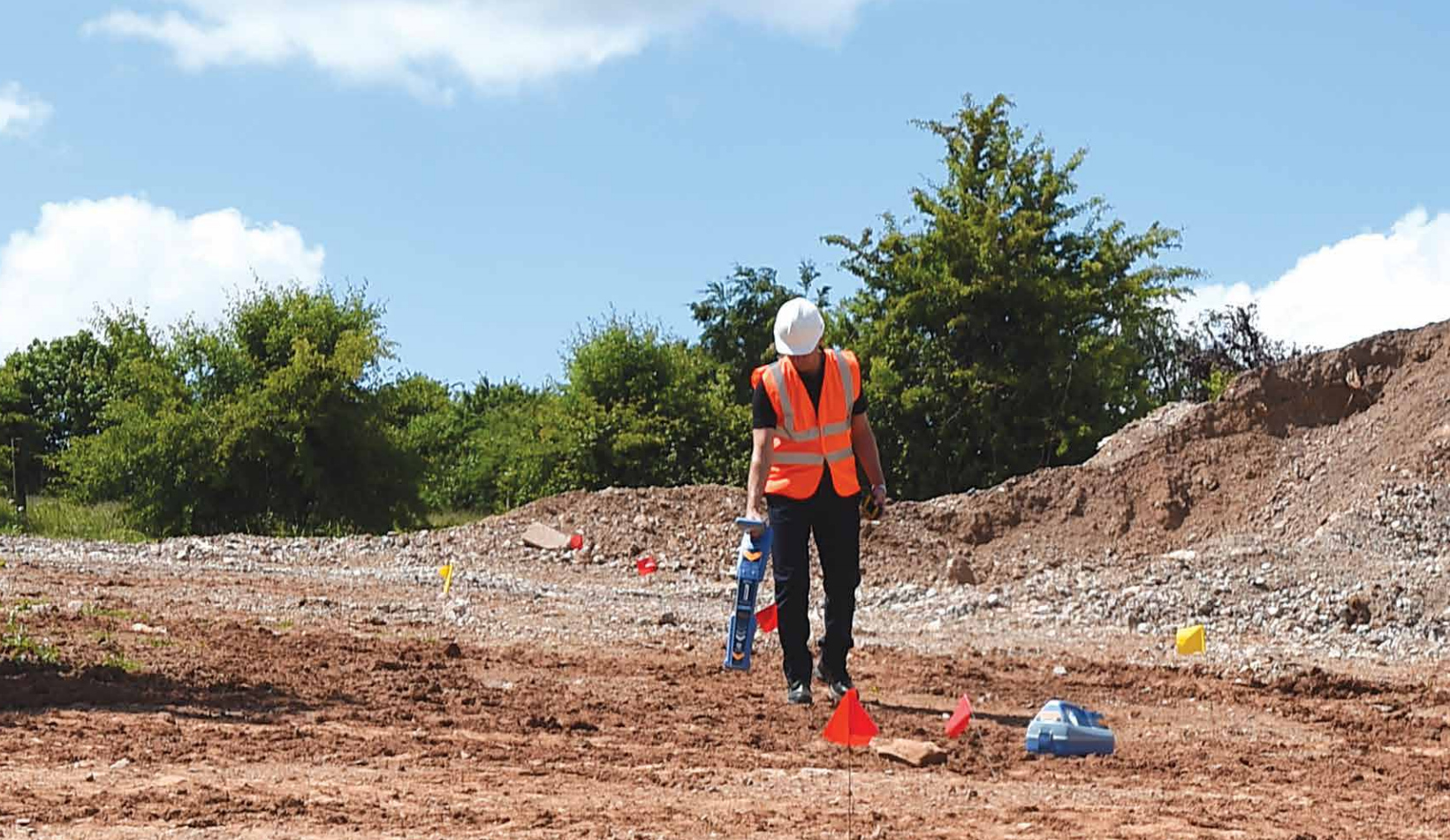

根据不同管线敷设特点，地下金属管线主要用地下管线探测仪探明，非金属管线（PE等）主要用探地雷达辅助以调查进行，有条件的地方用钎探法探明，局部疑难地区辅以开挖验证、利用原有资料等方法进行。

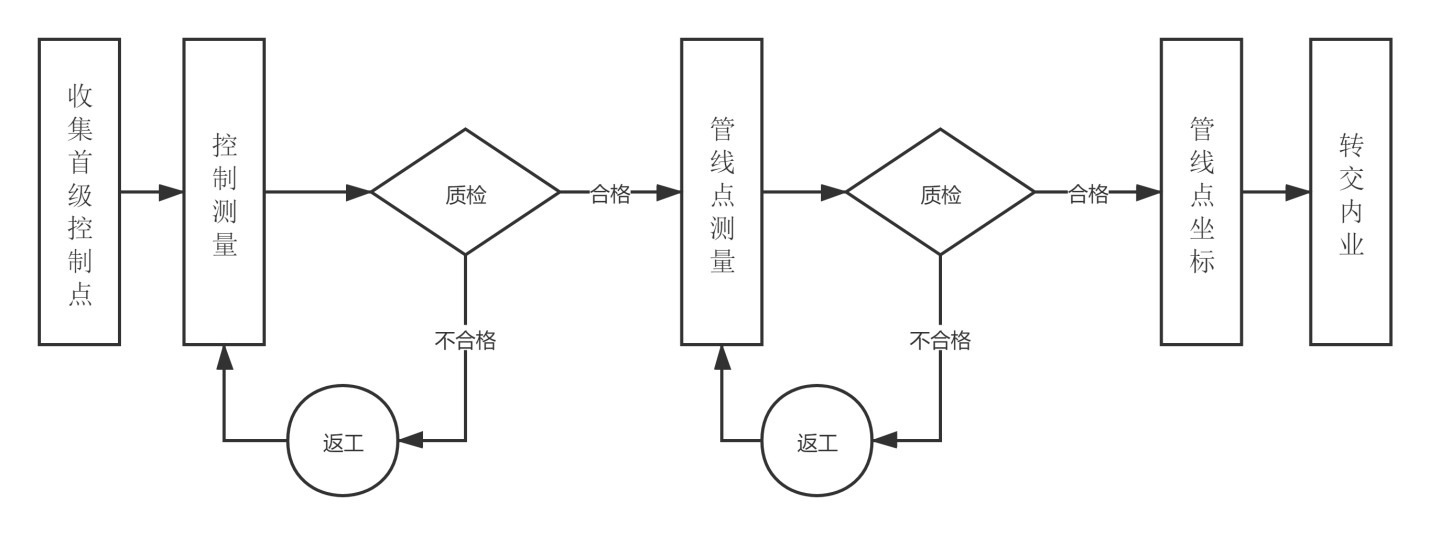

地下管线测量流程

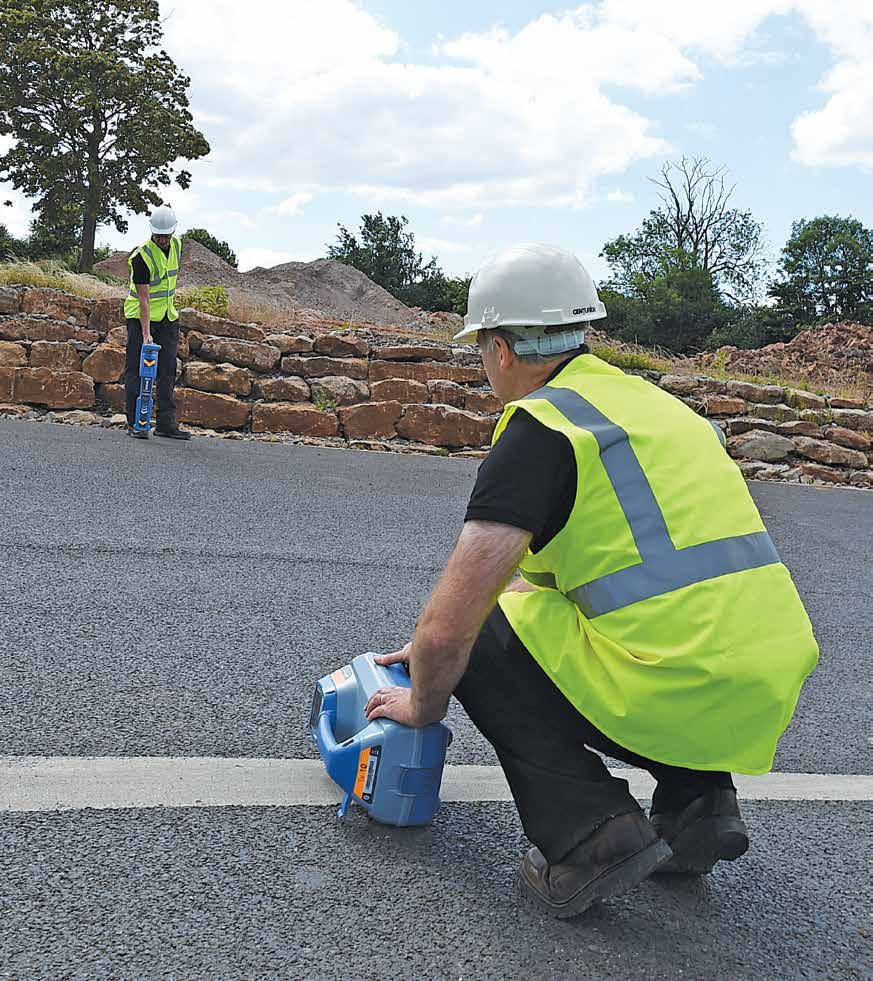

控制测量与地下管线探查同步进行，待地下管线探查成片完成后，再进行地下管线点测量。

提交资料

（1）技术设计书；

（2）方法实验报告；

（3）仪器一致性报告；

（4）测量仪器检验报告；

（5）控制测量报告；

（6）测量、物探三级检查报告；

（7）开挖验证报告；

（8）调绘与探查对比报告；

（9）地质雷达报告；

（10）技术报告；

（11）地下管线探查记录表；

（12）地下管线点成果表；

（13）控制点成果表；

（14）控制点计算资料（附控制网图）、图根导线计算资料及成果；

（15）管线地下管线图；?

（16）管线地下管线数据库（符合管线GIS系统入库要求）

以上方案是斯派德多年工程实践中总结出的简单方案，详细情况，有兴趣的朋友可以和我们取得联系。
