地下管线探测工程服务

SPD 提供地下管线探测工程技术服务，以及地理信息系统GIS建立。

疑难地下管线测量

深埋、过江、非金属、过大型障碍物等各种管线地下管线探测工程

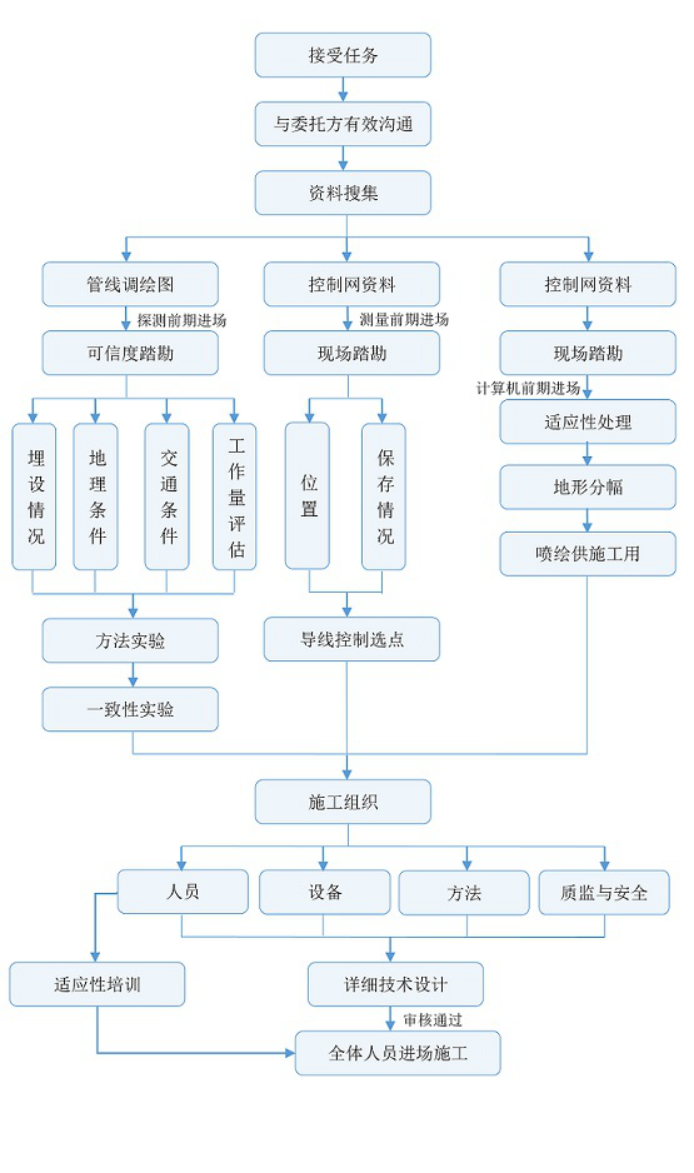

施工前准备工作

施工前进行有效沟通弄清楚真实需求，并根据其具体要求制定详细的技术设计书，设计地下管线探查记录表（不漏记，不冗余），进行工作前的技术适应性训练，可以有效地提高工作效率，保证工作质量，避免因误读而造成的后期返工，确保工作成果的良好运行。

具体在外业施工中，施工前的资料搜集与整理、现场踏勘、施工组织、仪器设备的一致性校验、探测方法的有效性试验等准备工作也是必须的，以确保人员到位，仪器良好。

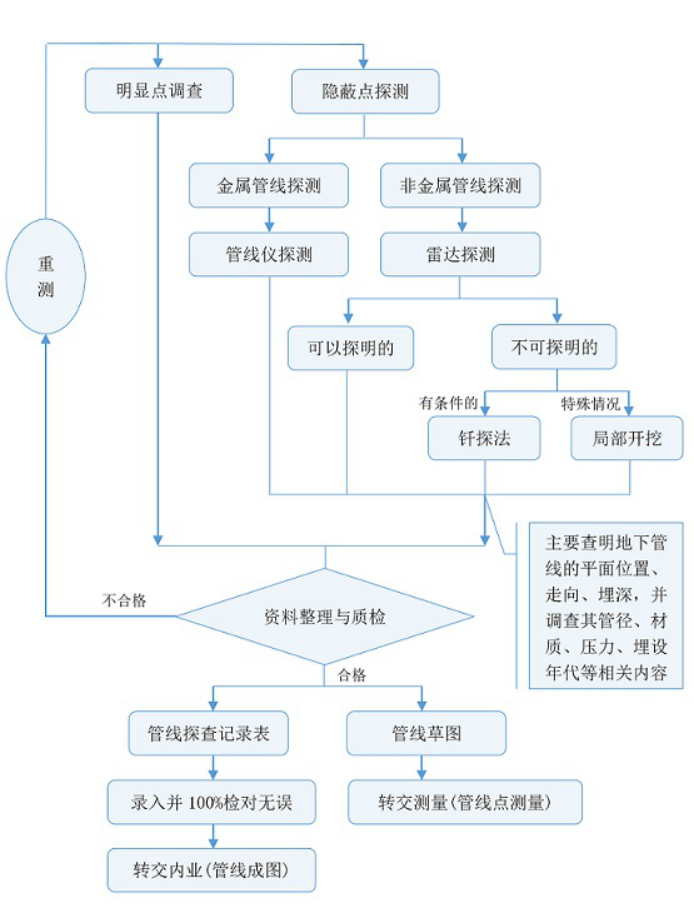

地下管线探测方法

地下管线探查在充分搜集和分析已有调绘图等资料的基础上，采用实地调查、仪器探测和辅助方法等相结合的方法进行。探测过程遵循从已知到未知，从明显到隐蔽，从金属管线到非金属管线的顺序进行，分组分区域逐片完成。

1.探查内容

主要查明地下管线的平面位置、走向、埋深，并调查其管径、材质、压力、埋设年代等相关内容。

2.探查方法

根据管线敷设特点，地下金属管线主要用地下管线探测仪探明，非金属管线（PE等）主要用探地雷达辅助以调查进行，有条件的地方用钎探法探明，局部疑难地区辅以开挖验证。

3.明显管线点调查

逐一打开管线检查井、阀门井，直接用钢尺量测管线到地面的距离（即管外顶埋深），读数至厘米，并调查其相关参数。阀门井的井盖中心位置和管线中心位置偏离20厘米以上的，其管线中心位置作为偏心井记录，井盖中心作为阀门井记录。

明显点调查后，遵循从已知到未知的方法，探明与该明显点有关的隐蔽点，直至探明该区域所有地下管线。

4.隐蔽管线点探测

隐蔽管线点探测是在明显点调查、调绘图研读和现场扫面等基础上，根据不同区域的地球物理条件和管线材质情况，选用不同物探方法、仪器、频率进行，一般对金属管线采用频率域电磁法，非金属采用探地雷达法，有条件的用钎探法，局部疑难区域用开挖验证的方法实现探测。

5.探地雷达法探测

不能现场调查探明的非金属管线管道，我们一般可考虑采用探地雷达法探测。探地雷达是利用介质中电性差异（电导率、介电常数等）分界面对高频电磁波（主频数十到数百兆赫）的反射来探测目的体。然后根据周边情况调查，判断哪一个具体的目的体是管线管道信号。

地质雷达成果要根据异常特征、被探对象的条件选择“迭加”、“滤波”、“变换”进行图像处理，要求断面图像横坐标必须对应地表管线点，纵坐标要换算成深度，图像异常要根据现场调查和明显点情况，判断并标出被探对象的名称，筛选出我们所需要的管线管道信号和相关信息。

6.钎探法和开挖验证法探测

不能用上述方法探明的管线管道，如果地面条件允许，我们可以视情况采用钎探法，用机械探棒，在可疑地点直接触探到管线管道，并根据触探情况，记录其属性信息。

如果上述方法都不能奏效的特殊情况下，为保证探测成果质量，在可疑地点，采用人工开挖的方法，直接揭露管线管道，以求得其属性信息。

7.探查精度

隐蔽管线点的探查精度为：平面限差δts=10%·h，埋深限差δth=15%·h（其中h为地下管线的中心埋深，当h小于1米时以1米代入计算）；

明显管线点的量测精度为：埋深限差±10厘米，中误差小于±5厘米。
