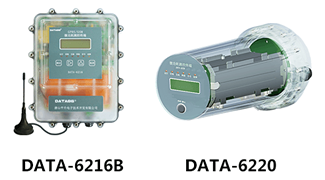

4G测控终端RTU



4G测控终端RTU具备仪表数据采集、设备状态监测和4G/3G/2G/NB-IoT远程通信等多功能,特别适用于无供电条件、防水/防尘要求高的监测现场,在供排水/石油/热力/燃气管网监测、地下水监测、油田长停井监测、液位监测等领域广泛应用。




1-4

产品特点:

1、自供电,自带大容量锂电池组

2IP68防护,防水、防潮、防尘

3、兼容常见仪表,未兼容的可快速开发驱动

4、支持标准水文、水资源、MQTT、环保等协议

5、轻松对接组态软件和其它软件平台

6、现场数据、设备异常时,自动报警

产品功能:

1、仪表数据采集、设备状态监测

4G RTU(电池供电测控终端),仪表数据采集、设备状态监测

★ 采集流量计、数显表等串口输出数据(RS232/RS485)。

★ 采集液位计、压力计等模拟量信号(AI)。

★ 采集脉冲水、电表的脉冲信号(PI)。

★ 采集窨井井盖、浮球开关等状态(DI)。

★ 兼容市场常见的仪表/传感器,未兼容设备可快速开发驱动。



2、4G(全网通)远程通信,向下兼容3G/2G

4G(全网通)远程通信,向下兼容3G/2G

★ 通信网络:4G(移动、联通、电信)、3G/2G(移动、联通)、NB-IoT。

★ 多中心通信:1-4个。

★ 数据定时传送,用户可自主设定上报频率。

★ 支持标准水文、水资源、环保协议,支持定制开发其它对上传输协议。

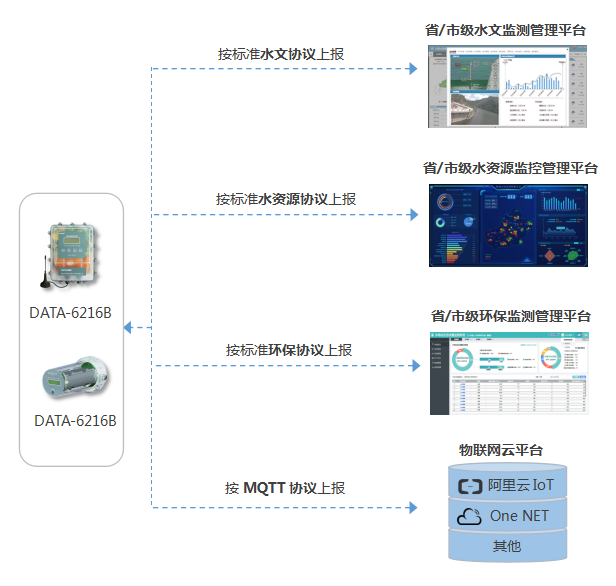

3、支持标准水文、水资源、环保、MQTT等对上传输协议,其他协议可定制

4G电池供电测控终端RTU,支持标准水文、水资源、环保、MQTT等对上传输协议,其他协议可定制

4、提供配套监测软件,支持对接组态软件或其它平台

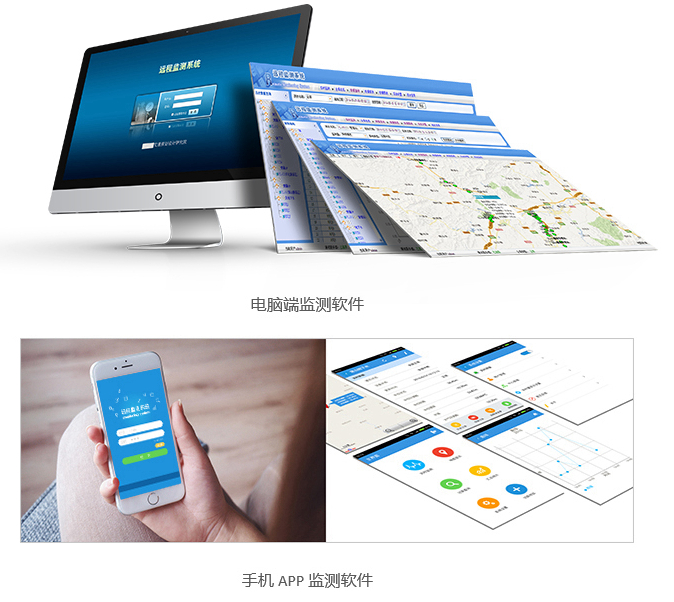

★ 配套监测软件

4G电池供电测控终端RTU,电脑端、手机端监测软件

★ 组态软件

◆ 亚控(组态王) ◆ 三维力控    ◆ 易控

★ 与其它软件平台的对接方式

◆ 设备通信协议  ◆ 通信服务软件

◆ 数据库      ◆ OPC接口



5、异常自动预警,及时发现事故隐患

★ 仪表、传感器数据越限

★ 仪表、设备发生故障

★ 电池电压过低

★ 通过网络、短消息多通道预警


6、自供电,电池寿命1-10年

①“休眠+唤醒”工作模式&微功耗设计

★ 无工作任务时,深度休眠,几乎不耗电。
★ 有工作任务时,定时唤醒,执行完成后立即休眠。
★ 为仪表/传感器控制供电,仅采集数据时瞬间供电、不采集时不供电,降低整套设备功耗。

② 大容量锂电池组,支持外挂电池盒

◆ 自带大容量锂电池组

微信图片_20190327084031标称容量:20Ah

电池节数:4节

电压:14.4V

上报次数: 15000次

使用寿命:≤5年(视上报频率)





微信图片_20190327084053

标称容量:36Ah

电池节数:5节

电压:18V

上报次数: 36000次

使用寿命:≤10年(视上报频率)

适用产品:DATA-6216B



 支持外挂电池盒

微信图片_20190327084108◆ 可外挂IP68防水电池盒

◆ 内置最多4组锂电池组

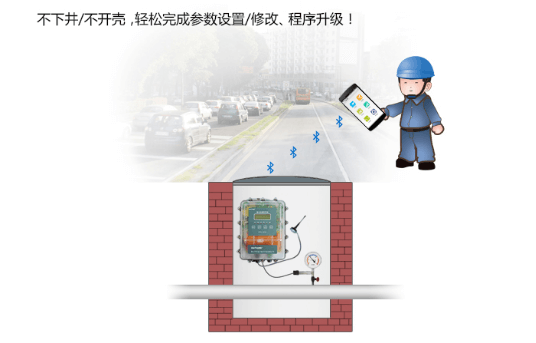

7、支持蓝牙通信,不下井、不开壳,手机APP轻松维护

4G电池供电测控终端RTU,支持远程设参



8、工业级产品设计

4G电池供电测控终端RTU,工业级产品设计


 32位高性能ARM处理器, 工业级无线通信模块。

 宽电压输入:DC 10V-30V;

★ 抗严寒、耐高温,工作温度:-40℃~85℃。




产品基本属性

产品用途

采集仪表数据,监测设备状态,并通过4G/3G/2G/NB-IoT等远程通信方式将数据上传至监测平台

产品功能

1、采集流量计、数显表等串口输出数据(RS232/RS485)。 2、采集液位计、压力计等模拟量信号(AI)。 3、采集脉冲水、电表的脉冲信号(PI)。 4、采集窨井井盖、浮球开关等状态(DI)。 5、兼容市场常见的仪表/传感器,未兼容设备可快速开发驱动。
